2.1.1取水井保護罩

（一）參數要求及外觀示意圖

    考慮到潛水泵、泵管和監測設備的保護，需在井口上方或井旁加裝保護裝置，編制單位根據上述情況設計了取水井保護罩防護措施，在井口或井旁位置水泥澆筑1m*1m*0.4m水泥底座并預埋好穿線管，保護罩安裝于水泥底座上方，用膨脹螺絲固定。

    保護罩按照《JB/T7770-1995不飽和聚酯樹脂玻璃纖維增強模塑料》及《GB/T20641-2014低壓成套開關設備和控制設備空殼體的一般要求》進行，采用SMC模壓（非手工糊制）生產，所提供產品不應出現劃痕、不飽和等現象，柜體壁厚不小于5毫米。且必須達到防雨、阻燃、絕緣、耐老化。在非人為損壞的前提下，柜體確保使用壽命20年以上。

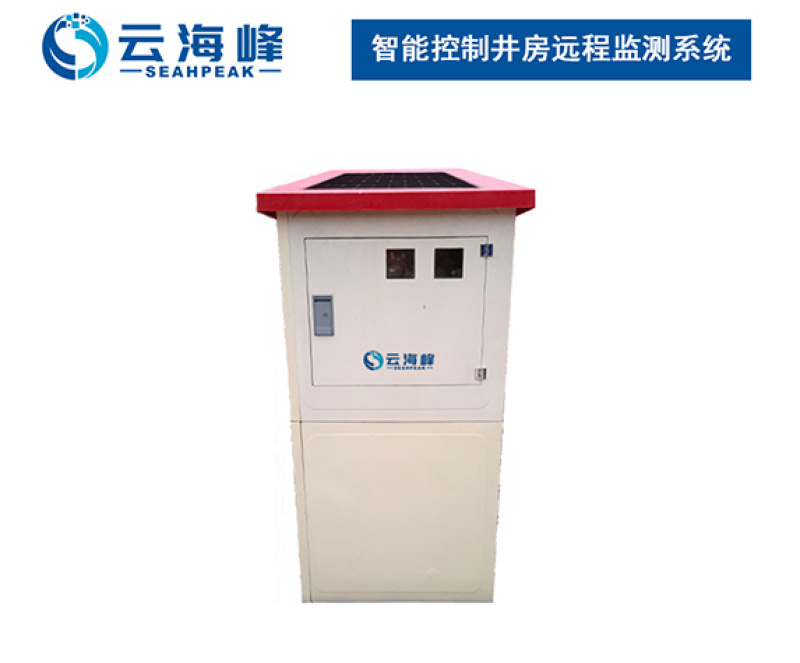

    為方便安裝調試及運輸，且保證用戶后期維修方便，柜體采用雙層整體結構設計，且柜體正面或反面設有可拆卸的柜體門。在柜體非開啟的情況下可進行水泵開關井操作，柜體應包括八面?zhèn)劝濉⒁幻骓斏w及組裝柜體所需要的不銹鋼五金配件。其中一面?zhèn)劝鍛?yīng)具有儀表顯示窗口及維修門。罩體長、寬、高尺寸分別為800mm、800mm、1750mm。柜體上要求的顏色房頂紅色、頂部雕刻“國有資產、依法保護”8個字，房頂嵌壓40W太陽能電池板，為系統提供電力。保護罩應在適當位置增加排氣孔設計，強弱電分離隔層設計，如遇走線埋管情況埋管深度應不低于1米。具體設計尺寸要求如圖6- 4所示，機井保護罩整體效果如圖6- 5所示。

2.2監測站點外觀噴涂設計

    監測站點信息可選擇噴涂在RTU保護外殼或取水井保護罩上。監測站點信息噴涂在RTU保護外殼上的，噴涂方案詳見下圖6- 6；檢測站點信息噴涂在取水井保護罩上的，噴涂方案詳見下圖6- 7。
